Ako ultra presné spracovanie ložísk

Čo je ultra presné brúsenie?
Ultra-presné brúsenie je druh posuvného pohybu na dosiahnutie mikrobrúsenia dokončovacieho procesu. Povrch pred ultrafinišným obrábaním je vo všeobecnosti presné sústruženie a brúsenie.

Konkrétne sa vzťahuje na dobré podmienky mazania a chladenia, s jemnozrnným abrazívom (brúsivo) na vyvíjanie malého tlaku na obrobok a v smere vertikálnej suchej rotácie obrobku rotácia pri určitej rýchlosti obrobku pre rýchly a krátky vratný pohyb oscilačný pohyb metódy dokončovacieho spracovania.

Ultra-presné brúsenie je tradičný obrábací proces brúsenia vysokofrekvenčnými malými osciláciami brúsneho kameňa s cieľom zlepšiť kvalitu povrchu obrobku. Je široko používaný v mnohých priemyselných odvetviach, ako sú ložiská, automobily, hydraulika a pneumatika, najmä v ložiskovom priemysle. V súčasnosti je hlavným finálnym procesom opracovania vnútornej pracovnej plochy ložísk.

Čo je ultra presné obrábanie ložísk?

Super dokončovanie ložísk, tiež známe ako super dokončovanie, je proces mikrobrúsenia. V prípade vysoko presných ložísk je zvyčajne potrebné povrchovú úpravu krúžku a pracovnú plochu valivého telesa ošetriť.
Ultra-finišové obrábanie má rôzne zariadenia na spracovanie, princípy spracovania nie sú rovnaké, aby sa dosiahli požiadavky na geometrickú presnosť, požiadavky na kvalitu povrchu, je potrebné zvážiť vybavenie, nástroje, brúsky, brúsnu kvapalinu a dokonca aj ložisko procesu brúsenia. časti štátu.

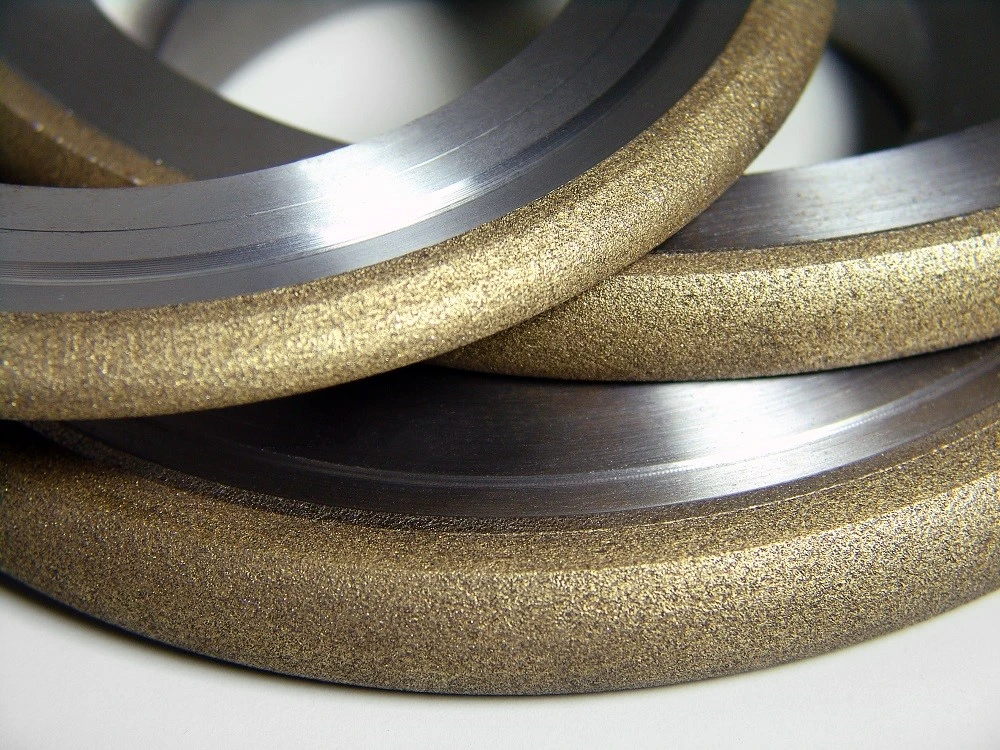

Moresuperhard ponúka kompletný sortiment brúsnych kotúčov pre ID, OD, bezhroté brúsenie, superfinišovanie a lapovanie, ako aj diamantové a CBN orovnávacie nástroje na brúsenie ložiskových krúžkov a profilovacích kotúčov.

Aká je úloha ultra presného obrábania ložísk?

V procese výroby valivých ložísk je na konci procesu veľmi presné spracovanie ložiskových krúžkov, aby sa znížilo alebo eliminovalo dedičstvo brúsenia kruhovej odchýlky, opravila sa chyba tvaru kanála, zjemnila sa drsnosť jeho povrchu, zlepšili sa fyzikálne a mechanické vlastnosti, znížil sa povrch. vibrácie a hluk ložiska zlepšujú životnosť ložiska, hrajú dôležitú úlohu, konkrétne takto:
1. Môže účinne znížiť stupeň zvlnenia.
V procese superfinišovania, aby sa zabezpečilo, že brúsny kameň vždy pôsobí na vrchol a nedotýka sa žľabu, je oblúk kontaktu medzi brúsnym kameňom a obrobkom väčší alebo rovný vlnovej dĺžke povrchových zvlnení. obrobku. Týmto spôsobom je kontaktný tlak vrcholu väčší a konvexný vrchol je odstránený, čím sa zmenšujú zvlnenia.
2. Zlepšite chybu tvaru drážky obežnej dráhy guľôčkového ložiska.
Super presnosť môže účinne zlepšiť chybu tvaru drážky približne o 30% obežnej dráhy.
3. Môže vytvárať tlakové napätie na superrafinovanom povrchu.
V procese superfinišovania dochádza k hlavnej plastickej deformácii za studena, takže po superfinišovaní vzniká na povrchu obrobku zvyškové tlakové napätie.

4. Môže zväčšiť kontaktnú plochu pracovnej plochy krúžku.

Po mimoriadne presnom brúsení sa plocha dotyku pracovnej plochy ložiskového krúžku môže po brúsení zväčšiť z 15 %- 40 % na 80 % – 95 %.

Analýza procesu ultra presného obrábania ložísk

Ultra presné obrábanie ložísk možno vo všeobecnosti rozdeliť do troch etáp:

1. Rezanie

Keď sa povrch brúsneho kameňa a drsný konvexný vrchol povrchu obežnej dráhy dotýkajú, v dôsledku malej kontaktnej plochy je sila na jednotkovú plochu veľká, pod určitým tlakom je brúsok najskôr vystavený efektu „obráteného rezu“. ložiskového obrobku, takže časť povrchu brúsneho kameňa sa obrúsi a zlomí, čím sa odkryje nejaké nové ostré brusivo a hrana. Súčasne je konvexný vrchol povrchu ložiskového obrobku podrobený rýchlemu rezaniu a konvexný vrchol a vrstva zhoršenia brúsenia na povrchu ložiskového obrobku sú odstránené pôsobením rezania a spätného rezania. Táto fáza je známa ako fáza rezania, v ktorej sa odstráni väčšina kovových prídavkov.

2. Fáza polovičného rezania ložiska

Ako spracovanie pokračuje, povrch ložiskového obrobku sa postupne brúsi do roviny.

V tomto čase sa kontaktná plocha medzi brúsnym kameňom a povrchom obrobku zväčšuje, tlak na jednotku plochy klesá, hĺbka rezu klesá a schopnosť rezania sa oslabuje.

Zároveň sa upchajú póry na povrchu brúsneho kameňa a brúsny kameň je v polobrúsenom stave. Táto fáza je známa ako fáza polovičného rezu pri dokončovaní ložiska, v ktorej sa stopy po reze na povrchu obrobku ložiska stávajú plytšími a objavuje sa tmavší lesk.

3. Dokončovacie ložisko
Tento stupeň možno rozdeliť do dvoch krokov: jedným je prechodový stupeň mletia; Druhým je brúsenie po zastavení rezania.

Prechodová fáza brúsenia:

brúsne častice z redukovanej, brúsna hrana je brúsená, oxid triesok sa začal ukladať do medzery brúsneho kameňa, brúsny prášok blokoval póry brúsneho kameňa, takže brúsne častice môžu byť len slabé rezanie, sprevádzané vytláčaním a leštením, potom je drsnosť povrchu obrobku rýchlo redukovaný, povrch brúsneho kameňa má pripevnenie čiernym oxidom triesok.

Zastavte rezné brúsenie:

Keď je trenie olejového kameňa a obrobku hladké, kontaktná plocha sa výrazne zväčšila, tlak sa znížil, brúsivo nedokázalo preniknúť do olejového filmu a do kontaktu s obrobkom, keď sú tlak olejového filmu na nosnom povrchu a tlak brúsneho kameňa vyvážené, brúsny kameň pláva. Počas tvorby olejového filmu nemá v tomto čase žiadny rezný účinok. Táto fáza je jedinečná pre ultrafinišovanie.
